系统原理示意图

整套系统组网

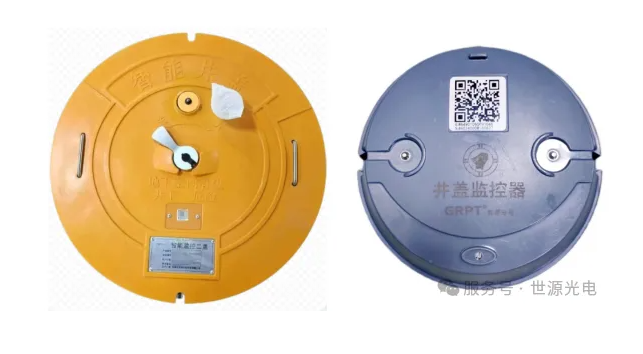

一、什么是智能井盖

智能井盖≠全新井盖，分为两种方案：

1.改造型（主流）：在原有球墨铸铁/ 复合井盖下方加装物联网监测终端，不用更换井盖，施工成本低；

2.一体化井盖：井盖本体集成传感、通信模块，自带智能锁。

它是智慧城市、城市生命线工程的感知终端，依靠传感器+ 物联网，24 小时监控井盖状态与井下环境，异常自动报警，解决传统井盖 “失窃、移位、积水、毒气泄漏难以及时发现” 的痛点。

二、核心硬件组成

● 主控终端：MCU 微处理器，内置三轴加速度、陀螺仪（倾角传感）；防护等级大多 IP68，适应井下潮湿、积水环境

● 通信模块：主流NB-IoT（低功耗、广覆盖）；部分项目使用 LoRa、4G；极少使用 5G（功耗高）

● 供电：大容量锂亚电池，常规待机3～5 年；高端款可选微型太阳能补电

可选扩展传感器

✅ 液位传感器（监测井下积水、城市内涝）

✅ 气体传感器（硫化氢、甲烷、一氧化碳，燃气井 / 污水井必备）

✅ 温湿度传感器

✅ 智能电控锁（远程授权开锁、防非法开启）

云端管理平台：GIS 地图定位、告警推送、工单派单、历史数据统计

三、主要功能

1. 井盖本体安全监测（基础功能）

● 非法开启、撬动、井盖丢失报警

● 倾斜、位移、沉降、破损震动告警

● AI 算法过滤车辆碾压造成的误报警

2. 井下环境监测（选配）

● 井内水位超限预警（暴雨防内涝、井盖顶翻）

● 有毒/ 可燃气体超标报警，防范井下作业中毒、爆炸

● 管网积水、溢水监测

3. 平台管理功能

● 地图实时定位每一个井盖

● 告警推送：PC 后台、手机 APP、短信、微信

● 运维工单、巡检记录、设备全生命周期管理

● 支持API 对接智慧城市平台、排水、燃气、电力系统

四、典型应用场景

● 市政排水井：防井盖丢失、积水内涝预警（最广泛应用）

● 污水井、化粪池：硫化氢气体监测

● 燃气检查井：燃气泄漏监测

● 电力、通信电缆井：防盗、防止人员跌落、电缆偷盗

● 园区、道路、隧道、地下综合管廊

五、系统完整工作流程

传感器实时采集数据→ 终端本地算法判断是否异常 → NB-IoT 无线上传云平台 → 平台弹窗 + 消息推送管理员 → 运维人员根据定位赶赴现场处置。

六、优缺点

✅ 优势

● 由“人工定期巡检” 变为24 小时主动预警，降低安全事故；

● 旧井盖可直接加装，改造灵活；

● 超低功耗，电池续航数年，无需布线供电；

● 精准定位，不用全城盲目排查。

⚠️ 痛点

● 地下信号衰减，部分深井需要优化天线；

● 长期泡水、淤泥腐蚀影响设备寿命；

● 极端震动环境下仍存在少量误报，依赖算法优化；

● 大批量部署初期采购成本高于普通井盖。

七、常见选型参考

1.只做防盗防移位：基础倾角监测终端（性价比最高）

2.排水管网重点路段：倾角+ 水位二合一

3.污水/ 燃气井：倾角 + 气体检测
